SLA自動酸蝕生產線


    產 品 簡 介

    SLA自動酸蝕生產線

  • 產品介紹
  • 產品優勢
  • 附件
  • 資料下載

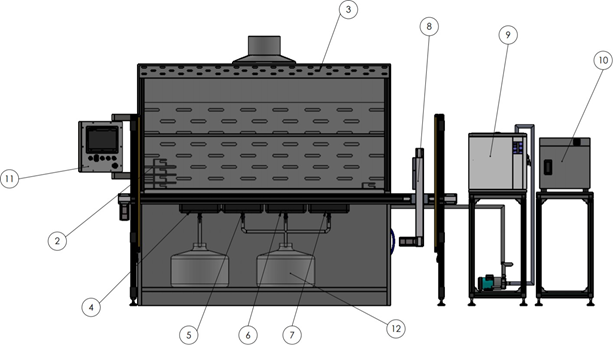

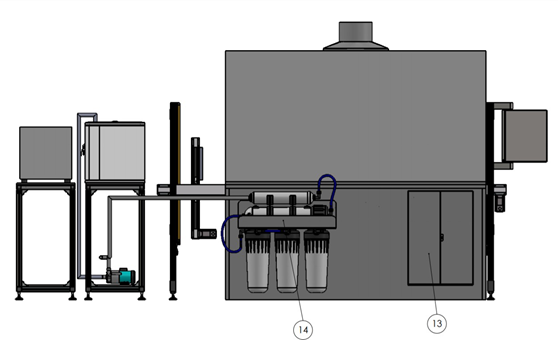

系統組件:


編號

名稱

說明

1

托盤

材質:PP

容量:146個

2

裝載站

空間最多可容納4個托盤同時裝入料斗。

3

通風柜

2000x600x1900   (mm)

4

酸洗槽

材質:PP (可選材質: PVDF)

300x300x150   (mm)

配置2-4KW加熱器、鼓泡系統、pH傳感器

5

1級漂洗

材質:PP

300x300x150   (mm)

配置2-4KW加熱器、鼓泡系統、pH傳感器

6

2級漂洗

材質:PP

300x300x150   (mm)

配置2-4KW加熱器、鼓泡系統、pH傳感器

7

3級漂洗

材質:PP

300x300x150   (mm)

配置2-4KW加熱器、鼓泡系統、pH傳感器。

8

機械手

將托盤從前一個處理步驟傳送到下一個步驟

9

超聲波清洗槽

不銹鋼材質

內置耐酸容器,用于清洗大量零件

配備:2個磁力泵和一個pH傳感器

10

標準烘干機

不銹鋼制成的內部隔間

體積:36升(可選:體積為80升)

堆放零件進行干燥

11

控制面板

控制系統和信息顯示

12

儲存容器

廢酸儲存容器

13

電氣柜

包含所有電氣元件

14

蒸餾系統

蒸餾水處理系統


系統要求

電源:16kW,三相供電

壓縮空氣:過濾、干燥、6Bar

潔凈水供應系統

污水接管排放


工序指導

1. 將零件放入特制托盤內。

2. 將托盤堆放在通風柜內的裝載站(裝載站最多可堆放4個托盤)。

3. 啟動自動處理后,機械手將托盤從裝載站取出,并將其從一個槽輸送到下一個槽,從而實現自動并行處理。

4. 第三個漂洗階段結束時,機械手將成品托盤堆放在卸載站。

5. 處理完成后,從托盤上取出零件,并將其散裝堆放在超聲波清洗槽內。超聲波清洗機會反復沖洗零件,直到內部的pH值達到預設值。

6. 將清潔后的零件批量放入烘干機中。



性能

每小時可處理300個種植體

完全可編程和控制操作

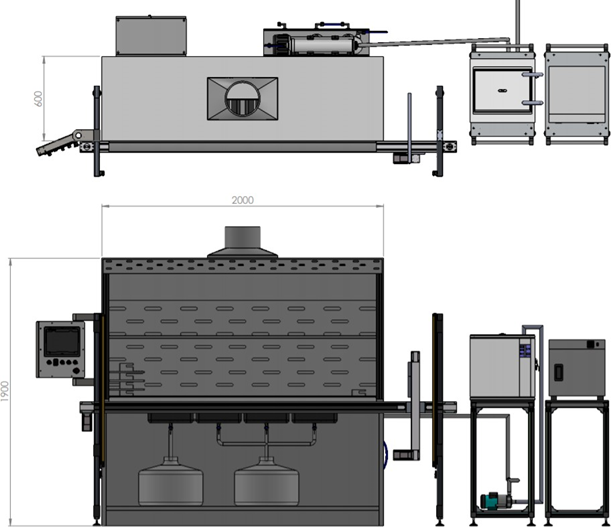

外觀尺寸
